意法半导体发布了两个 STSPIN32 电机控制系统级封装 (SiP)参考设计可以简化工业或家用电器压缩机电机驱动器的开发。每个参考设计集成了电机控制器和电机三相逆变器、离线转换器和辅助电路，以及生产级PCB电机控制固件的设计。

芯片采购网专注于整合国内外授权IC代理商现货资源，芯片库存实时查询，行业价格合理，采购方便IC芯片，国内专业芯片采购平台。

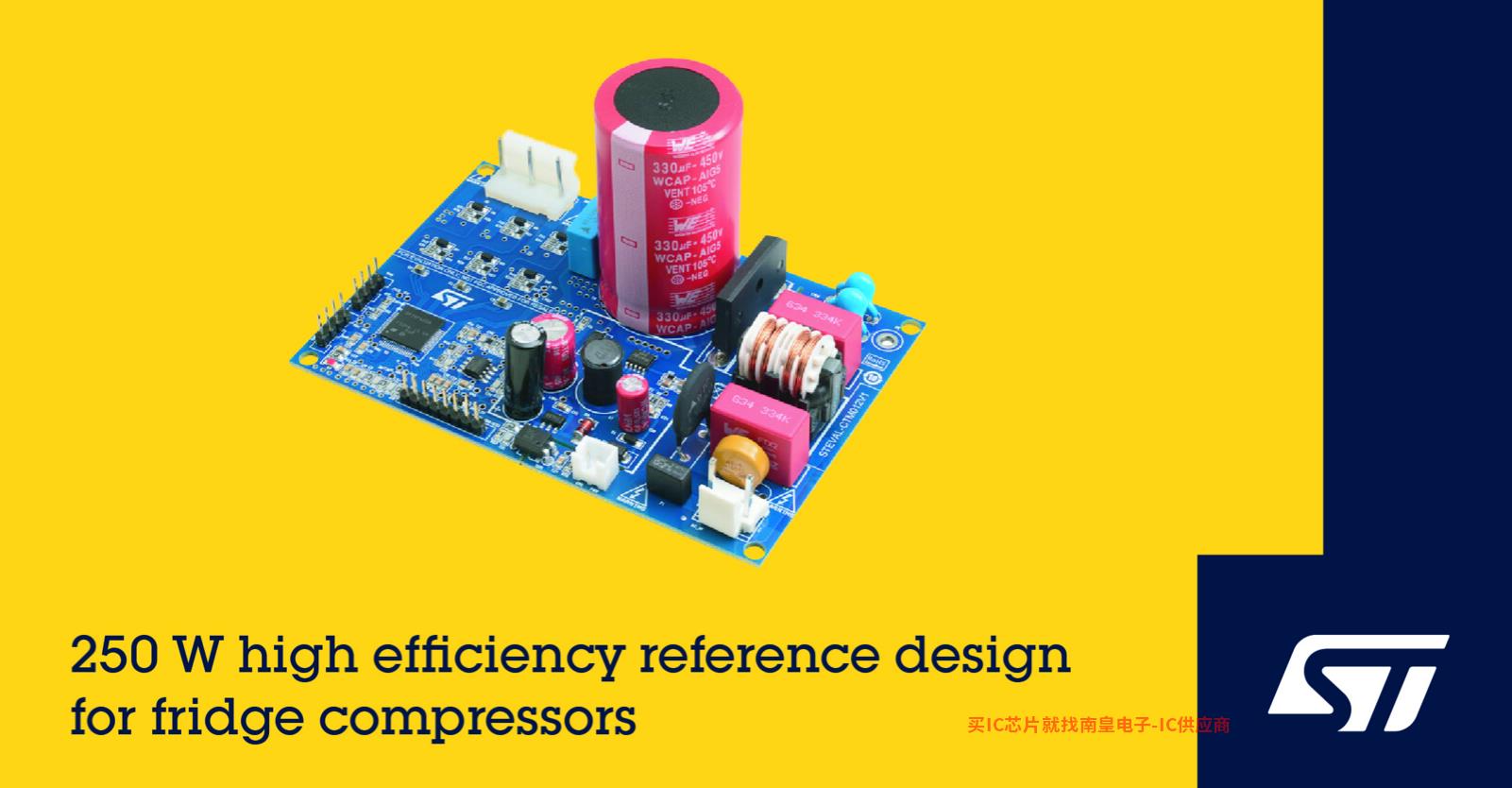

STEVAL-CTM011V1的目标应用是最高的 250W 一般工业压缩机， STEVAL-CTM012V1 符合严格的家用电器能效法规要求。这两种即插即用参考设计易于与主控系统集成，启动电机，允许客户微调设置，获得最佳性能。两种参考设计的平均能效都大于 96.5%。

这两个参考设计的核心组件都是意法半导体 STSPIN32F0601Q电机控制SiP。系统级封装集成STM32F031 Arm Cortex-M0微控制器和鲁棒性很高 600V三相栅极驱动器。微控制器支持根据终端应用的具体要求定制电机控制算法，用于控制逆变器开关管。配套固件包括高效无传感器矢量控制(FOC)算法。该SiP方形扁平无引线尺寸紧凑，热效率高 (QFN)对爬电距离的安全性和可靠性有严格的要求。

参考设计中的离线AC/DC 一个转换器VIPER122模拟转换器集成了控制逻辑器件和 800V 耐雪崩功率电路。频率抖动技术可以防止转换器干扰其他设备，其固有的低功耗和轻负荷突发操作有助于应用能效法规。

工业和通用250W STEVAL-CTM011V1参考设计的逆变级包括六个高鲁棒STGD5H60DF 双极晶体管绝缘栅 (IGBT)。这些晶体管的设计旨在最大限度地提高开关频率的能效，并允许使用较小的电容和磁性元件。此外，低热阻包装也提高了晶体管的可靠性，紧密的参数分布有助于提高晶体管在大功率应用中的并联安全性。

STEVAL-CTM012V参考设计包括六种 STPOWER STD8N60DM2 600V N 通道 MDmesh DM2 功率 MOSFET。这些晶体管包括零电压开关 (IRISO代理ZVS) 高效转换器的理想选择，包括相移转换器，包括高速、低损耗开关性能和低通态损耗。

生产级电路板设计可以节省大量的开发时间，避免复杂的电路板布局和信号布线设计问题。.2cm x 7.5cm紧凑板的尺寸有助于板符合工业和消费设备的外观尺寸。

两种参考设计都是意大利半导体网上商城 eSTore有售。STSPIN32、VIPER122、IGBT 和 MOSFET 现已投产。请联系当地意法半导体销售办意大利半导体销售办公室。
