2022年7月14日，致力于亚太市场的领先半导体元器件经销商大联大控股宣布推出基于立凯科技的解决方案（Richtek）RT7757 RT7220D RT7202KLA芯片的65W Type-C PD快充方案。

芯片采购网专注于整合国内外授权IC代理商现货资源，芯片库存实时查询，行业价格合理，采购方便IC芯片，国内专业芯片采购平台。

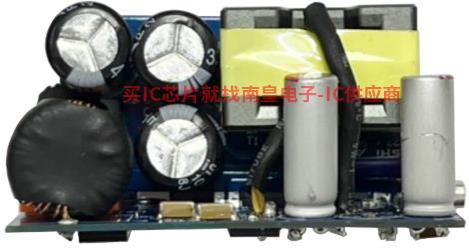

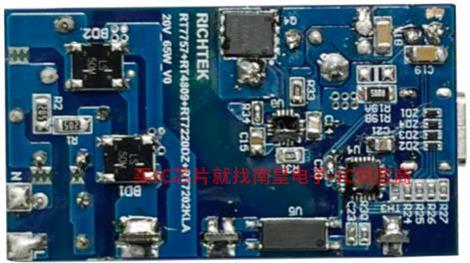

图1-大联大解鼎基于图1-Richtek产品的65W Type-C PD快速充电方案显示板图

在移动设备的设计中，Type-C界面在数据线统一、数据传输等方面具有显著优势，逐渐成为设计的主流。而且随着移动设备智能化水平的不断提高，移动设备对大功率快充的需求也在上升。在这种背景下，各种手机和PC厂家纷纷推出支持PD快充的Type-C充电器满足市场需求。然而，因为市场PD充电器规格不同，内部方案也不同。为了为制造商提供全套的快速充电方案，加快产品设计，大联大基于Richtek RT7757 RT7220D RT7202KLA芯片推出了65W Type-C PD快充方案。

图2-大联大解鼎基于图2-Richtek产品的65W Type-C PD快速充电方案的场景应用图

立锜科技（Richtek）是先进的模拟IC设计公司拥有丰富全面的设备，可为电源厂商提供全套快速充电解决方案。本方案便由Richtek支持零电压切换（ZVS）的PWM控制器RT7757同步整流器RT7220D还有可编程控制器RT7202KLA组成。其中，RT7202KLA它是一种可编程控制器，包括反馈补偿和内部稳压器MCU可通过CC1/CC2/D /D-接口处理各种协议。

此外，该控制器还用于快速充电系统的离线高功率密度AC/DC可通过转换器设计转换器I2C总线上的Master/Slave通信实现输出功率的分配。此外，内置反馈补偿功能不仅可以减少外部部件的数量，还可以提高瞬态响应能力。

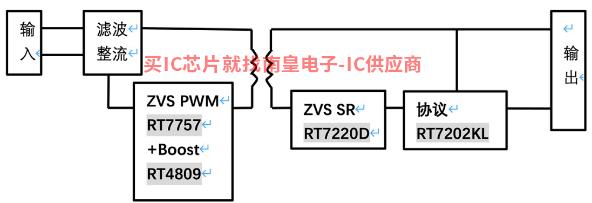

图3-大联大解鼎基于图3-Richtek产品的65W Type-C PD方块图快速充电方案

借助设备的卓越性能和公司的先进技术，该方案具有很高的集成度，由于采用次级ZVS控制技术、方案在功耗、效率和减少发热方面都表现良好。在快速充电方面，该方案与市场上应用最广泛的方案兼容QC4.0、PD3.0和最近流行的UFCS充电协议可实现100-240Vac全电压跨境适配支持65W标准功率输出可以轻松支持绝大多数Type-C电源笔记本电脑、手机等移动设备。

核心技术优势：

? 方案工作频率25KHz～130KHz；

? 兼容3～20V输出；

? 拥有QR/CCM采用谷底开关技术SR ZVS控制；

? SR控制器高达200V耐压；

? 支持各种主流快速充电协议，特别是UFCS；

? 它包含各种保护机制，特别是LPS；

? 高集成，低成本。

方案规格：

? 90Vac～264Vac输入；

? 5V/3A，9V/3A，15V/3A，20V/3.25A输出；

? DoE VI，6级能效；

? EMI 6dB余量；

? 支持PD3.0，QC4.Pulse代理0，UFCS等多种快充协议；

? 支持OCP，OVP，OTP，OPP，LPS各种保护机制。
