一、项目简介

1、需求分析：

1)收集数据(定期收集水PH以及环境的温湿度)

2)显示在屏幕上(实时显示采集值)

3)曲线显示(以曲线的形式在屏幕上显示一段时间内的变量)

2.项目流程:

1）AllianceMemory代理屏幕内容设计(显示内容和控件的主要设计)

2)硬件设计(电源、传感器接口、屏幕接口)

3)软件设计(数据采集和屏幕与单片机信息交互)

硬件：NUCLEO-G070RB以及硬件扩展板，PH温度采集传感器，TOPWAY- HMT070ETD-1D

开发工具及版本：TOPWAY SGTools V9.35、STM32CuBeMx V6.4.0、KEILMDK V5.25、PhotoShop

二、屏幕内容设计

1、界面规划

根据需要设计三个界面

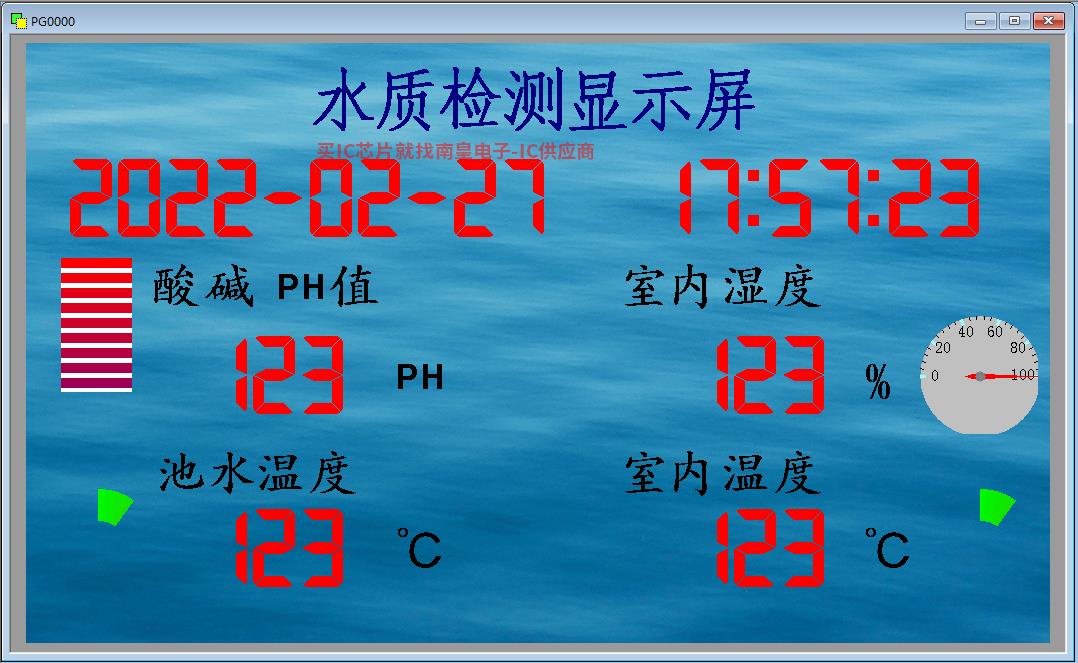

a)主界面：显示时间及各种传感器的实时值；

b)显示水质曲线：显示PH水温动态曲线；

c)温湿度曲线显示：显示环境温湿度的动态曲线。

2.整理设计资源

d)主界面:只需要一张背景图，其他的都可以用屏幕设计工具设计；

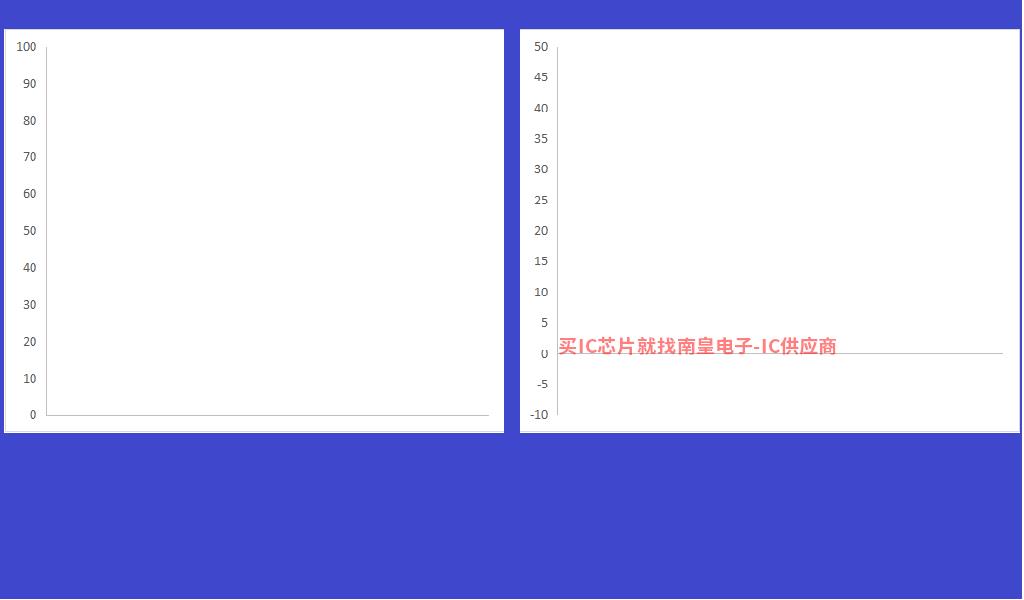

e)水质曲线显示：需要两个图标和两个坐标轴；

f)温湿度曲线显示：需要两个图标和两个坐标轴。

可可以在网上找到资源或与公司合作UI在这里，我在网上找到了背景图和图标，并使用了它们PhotoShop和Word坐标轴由工具制成。

3、界面设计

a)创建工程

使用TOPWAY SGTools V9.35工具创建工程

创建工程和文件夹并选择使用的屏幕类型。您可以根据屏幕的大小更快地选择屏幕。您可以根据实际情况选择0°/180°(正常显示，即1024*600）或者90°/270°（旋转90°显示即600*1024）。

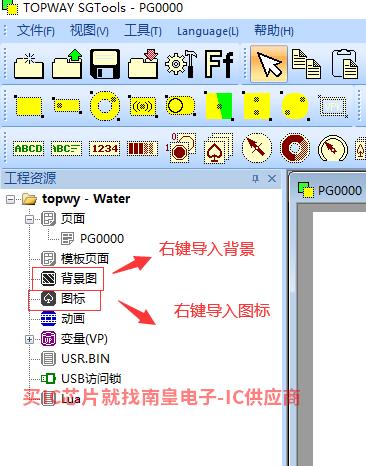

背景和图标分别添加到工程资源栏中

字体配置1中有一些固定的字库，可以直接使用。

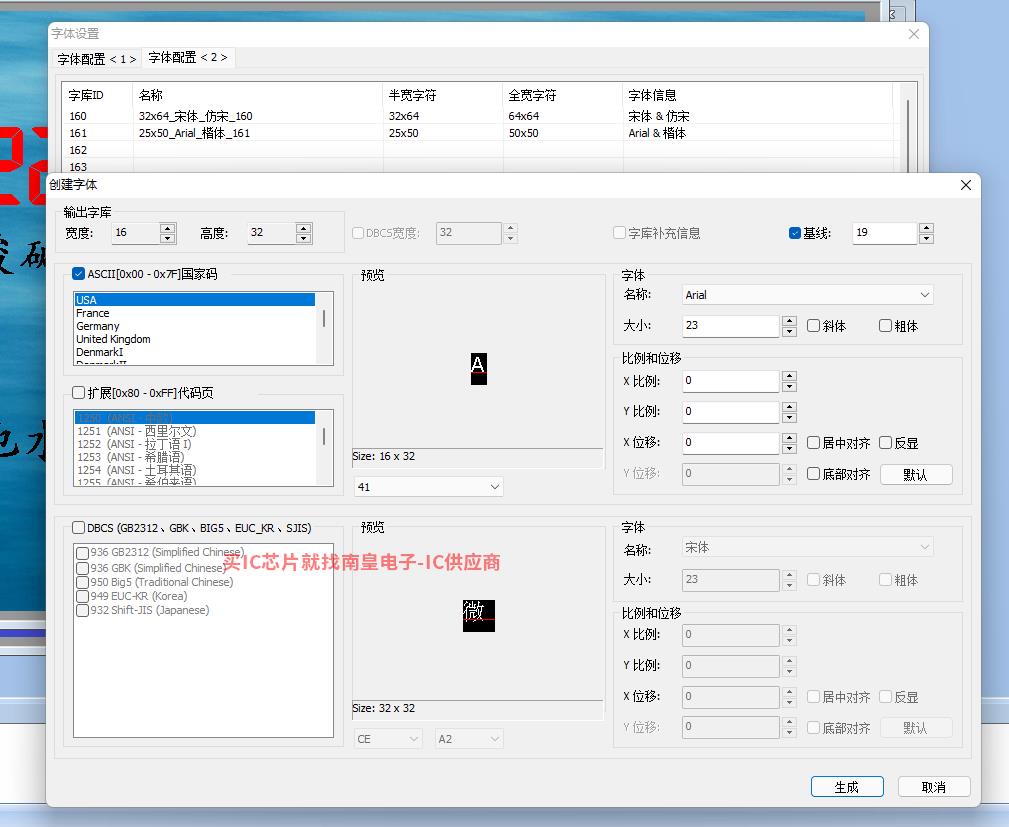

在字体配置2中，您可以创建自定义宽度和高度的字体，这使得开发有更多的选择和非常方便。然而，应该注意的是，生成的字体库也相对较大，或添加，否则会消耗屏幕本身的存储。

d)新页面并添加控件

根据规划，需要新建三个页面来更换相应的背景，并添加所需的控件。

使用控件：

静态字符串-用于显示一些静态字符，如标题、变量名和固定符号

日期时钟-显示时间

数字-显示变量

表盘-直观显示变量范围

进度条-直观显示变量范围

曲线-显示变量的动态变化过程

触摸键-人机交互(调整时间，改变不同页面等)

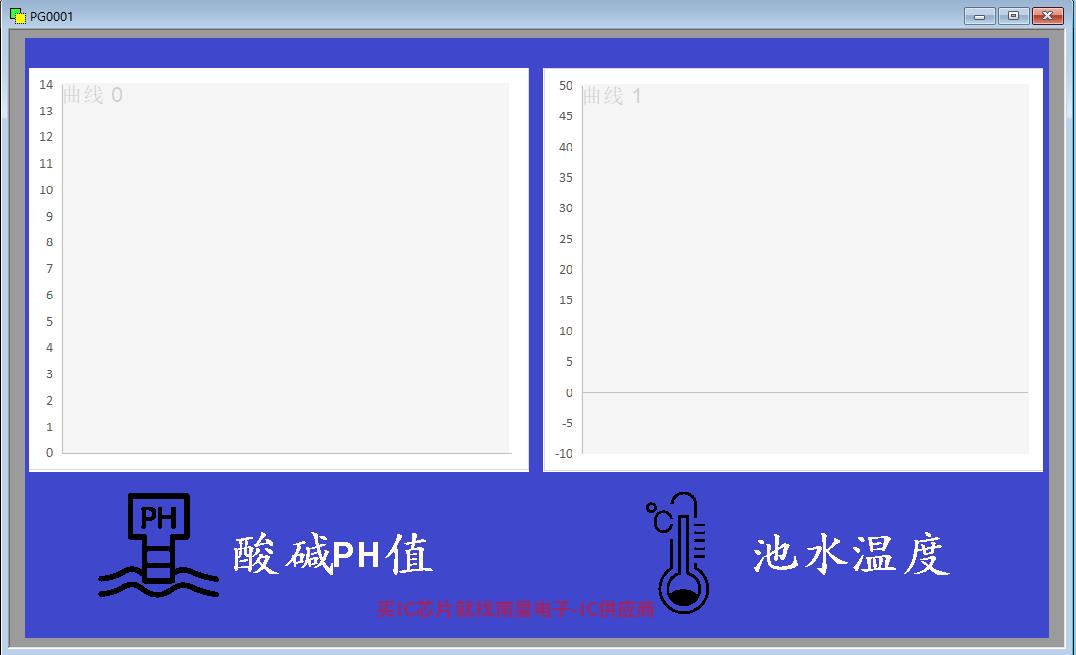

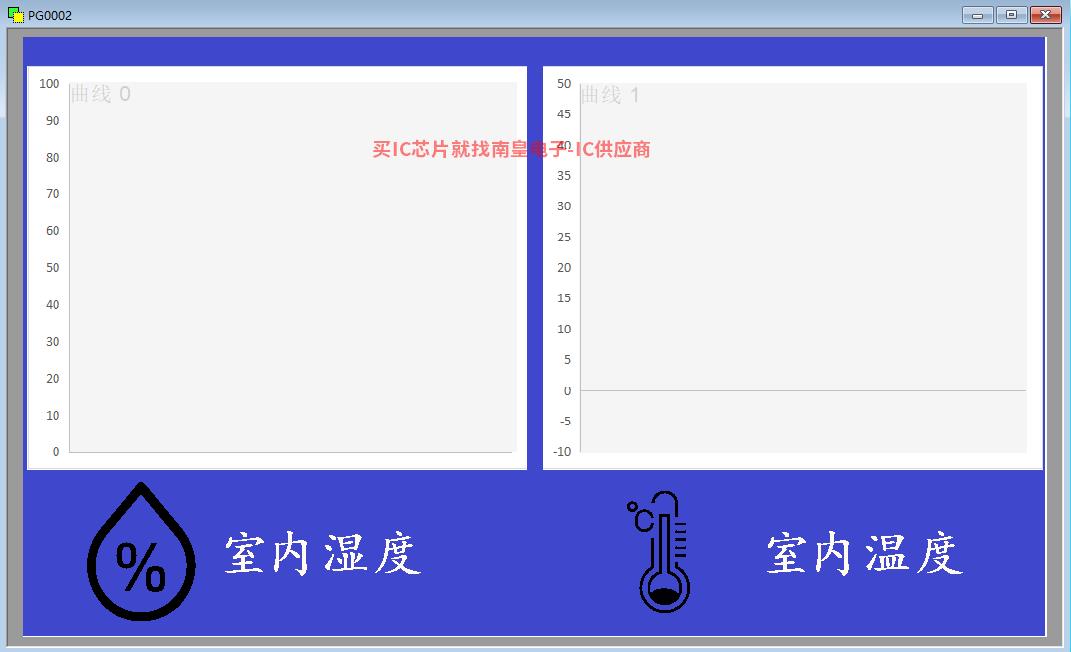

页面0：

页面1：

页面2：

e)调整控件

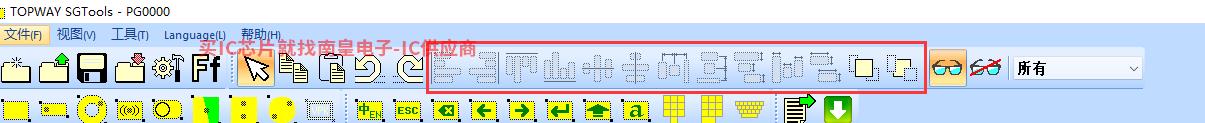

工具栏中的对齐工具可用于调整控制器，以拯救强迫症患者

f)添加变量并绑定编辑

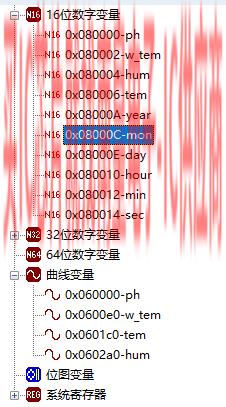

根据实际使用情况，只使用16位数字变量和曲线变量

绑定和编辑剩余的数字、表盘和曲线

g)添加触摸键

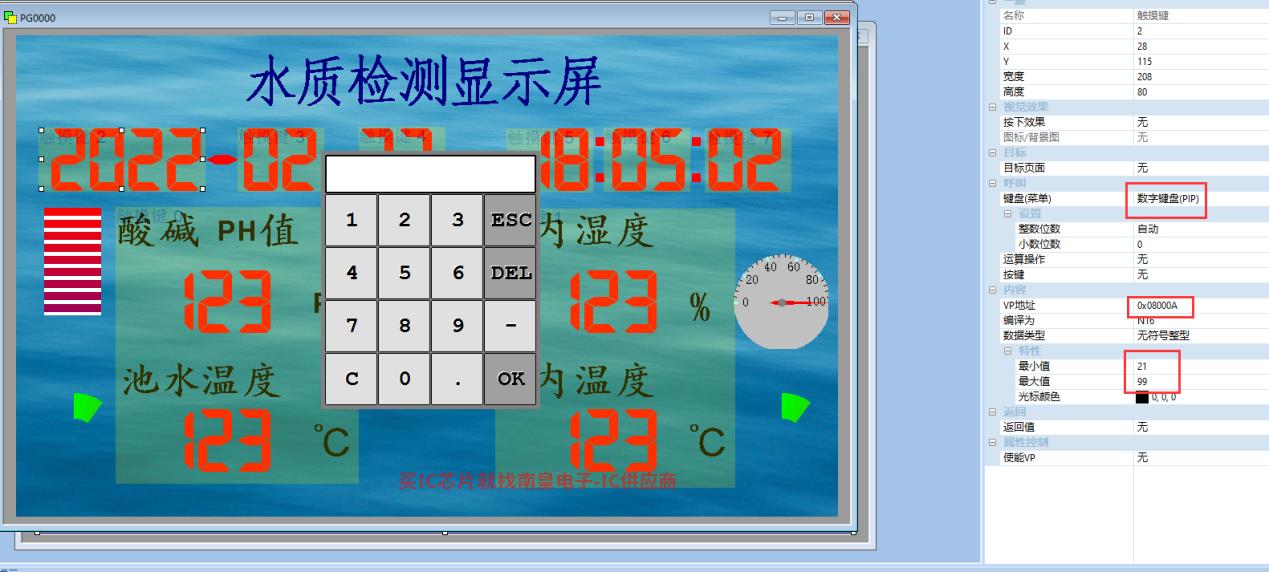

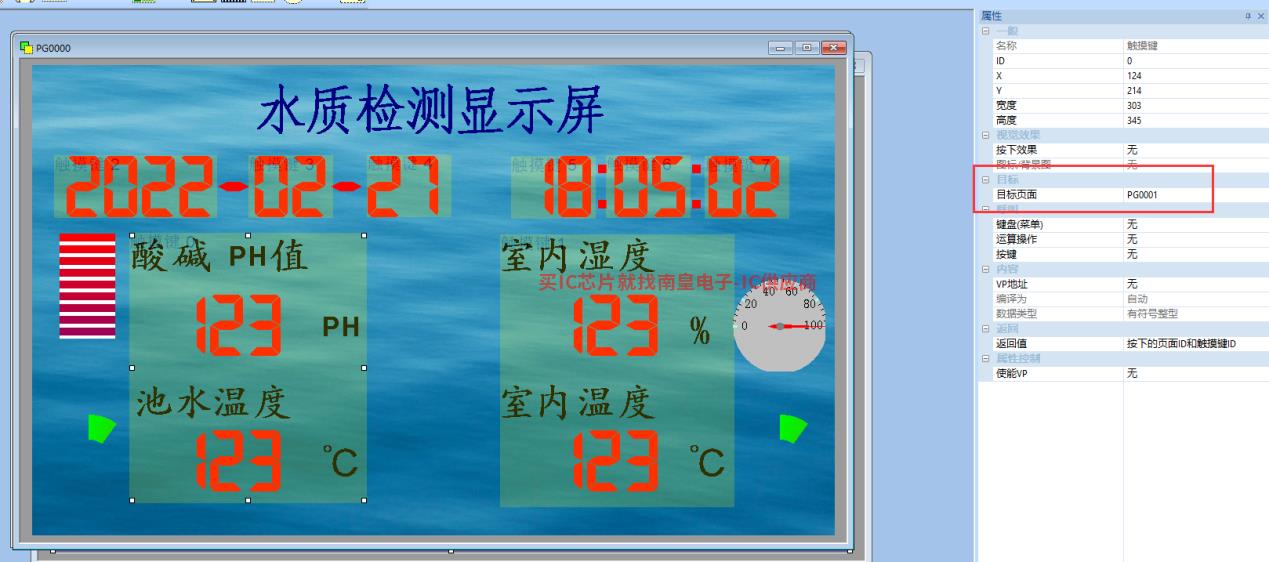

有两种方法可以添加触摸键，一种是直接在控件上右键，选择添加触摸键，如下：

在时间方面，每个键盘都需要添加一个数字键盘，并绑定变量地址来调整最大值和最小值。

这样，数字键盘可以通过触摸键呼叫，输入时间，发送到单片机，然后单片机返回设置指令到屏幕，达到设置时间的效果。

也可使用TOPWAY的屏内RTC时钟功能, 并使用"RTC键盘(PIP)更换，使开发设计更加方便。

跳转界面更简单，可以直接跳转到目标页面，也可以在其他界面添加触摸键返回主界面。

三、硬件设计

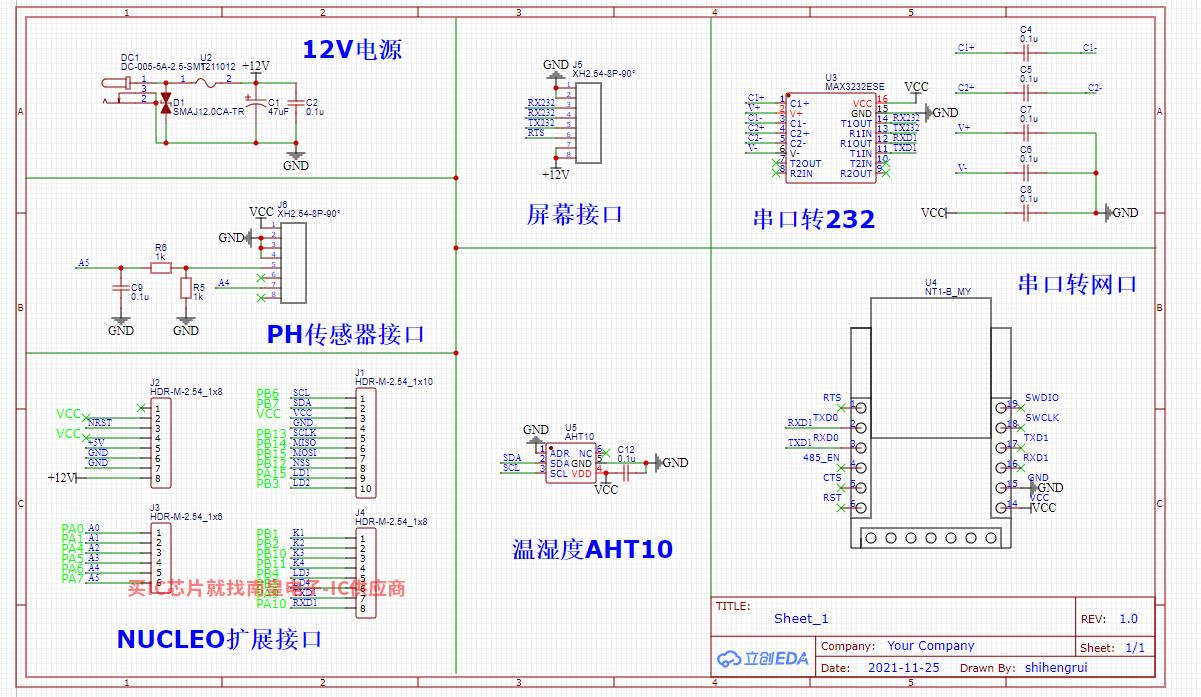

原理图如下：

主要包括12V电源接口（NUCLEO板上有12V-5V-3.3V，所以不需要转换)，NUCLEO水质传感器接口(温度) PH）、屏幕接口，温湿度AHT10.串口转232和串口转网口(使用亿百特模块)，其中可以选择串口转232和串口转网口，因为屏幕支持232和以太网，可根据不同情况切换。

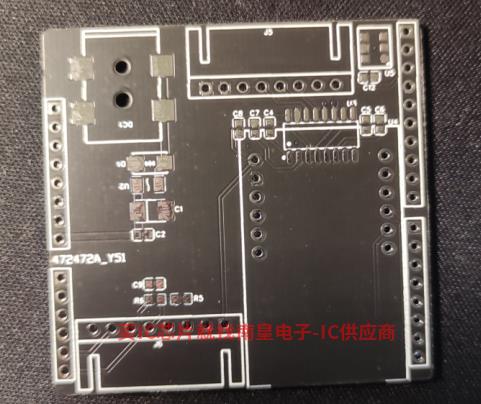

PCB实物图如下：
