自 2020 年 11 月起,Google 就与 SkyWater Technology 利用后者的开源工艺设计套件展开合作(PDK)在这个过程中,帮助小型开源项目制造芯片 Google 将承担芯片制造的费用。为了更好地帮助开发者,Google 今天推出了一个新的芯片设计门户AVX代理网站。
芯片采购网专注于整合国内外授权IC代理商现货资源,芯片库存实时查询,行业价格合理,采购方便IC芯片,国内专业芯片采购平台。

Google 这个计划叫 Open MPW Shuttle Program,允许任何人使用开源 PDK 和其他开源 EDA 提交开源集成电路设计的工具,Google 免费制造,不收费。尽管芯片制造在那里 130 纳米工艺(SKY130)已经完成,但这个计划对资金有限的开源硬件项目(如物联网硬件原型设计等)起到了很大的推动作用。
SKY130 成熟的工艺节点为物联网应用原型提供了一种平衡成本、功耗和性能的好方法。它提供了比尖端工艺节点更快的周转率,但价格只有几分之一。

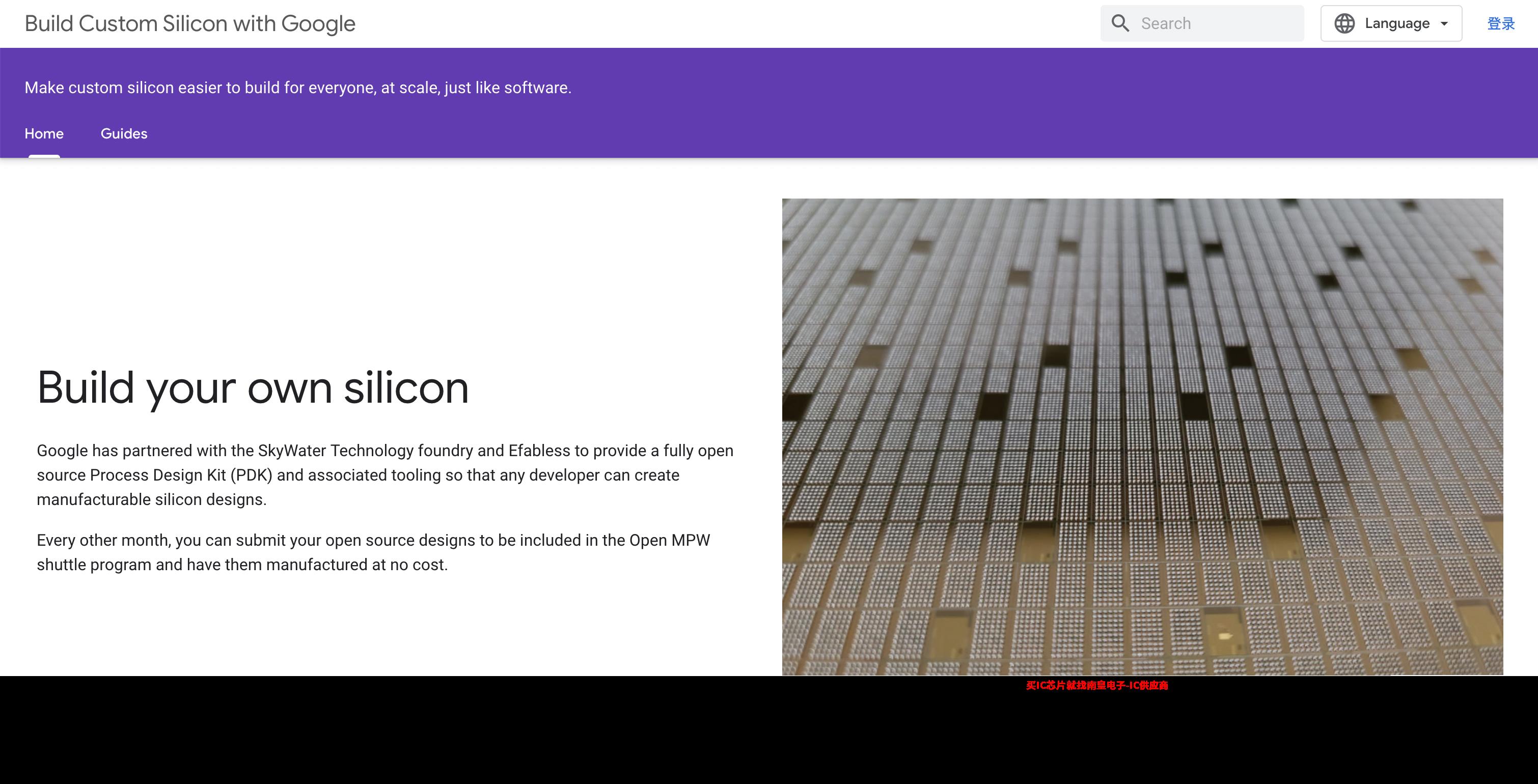

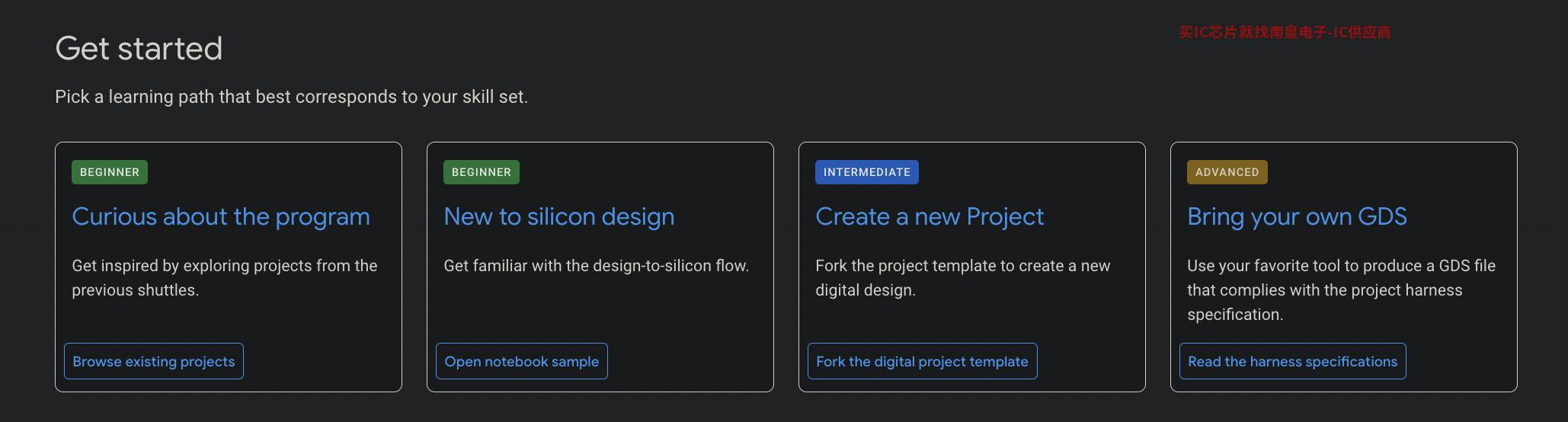

新推出的芯片设计门户网站有详细的教程,会根据初级、中级、高级制定相应的学习路线,开发者或学生可以根据自己的水平学习相应的技能。

该网站还列出了芯片设计过程中需要使用的工具,每个工具都是开源工具。 Google 开发人员可以快速完成芯片设计并提交所提供的教程和相应的工具,最终完成制造。

目前 Open MPW Shuttle Program 已收到诸如 Microwatt OpenPOWER 64 位芯片、RISC-V 实现芯片、数独加速器、各种游戏的硬件,SRAM/ReRAM 生成器等小型 ASIC 的提交。
Google 合作伙伴正在接受他们下一轮制造的开源项目,提交期限为 6 月 8 错过也没关系。这是一个长期计划,开发人员可以等待下一个提交周期。
