大家好，水哥今天想和大家聊聊。USB，旁边的小伙伴立刻跳了起来，什么？USB，这么老的话题，你是认真的吗？

水哥回答。。。。。。。水哥回答。。。。。水哥回答。。。。。水哥回答。。。水哥回答。水哥回答。水哥回答。水哥回答。水哥回答。水哥回答。水哥回答。水哥回答。水哥回答。水哥回答。水哥回答。水哥回答。水哥回答。水哥回答。水哥回答。水哥回答。水哥回答。水哥回答。水哥回答。水哥回答。水哥回答。水哥回答。水哥回答。

像水哥这样有内涵的男人，知音难找！废话不多说，先说说吧。USB历史。众所周知，水哥知识丰富，特别喜欢分享。说实话，这肚子墨水不倒出来，我慌了~~~~

开讲啦！

USB最早由英特尔和多家公司提出，并于1996年推出，目的是尽可能实现热插拔和即插即用。比平行端口快得多EPP、LPT)和串行端口(如RS-232)等总线块多了。第一代USB，取名low Speed USB, 传输速度约为1.5Mbps，经过20多年的发展，当时并没有引起太多的重视，但随着一代又一代的进步，USB现在几乎成了标准接口。

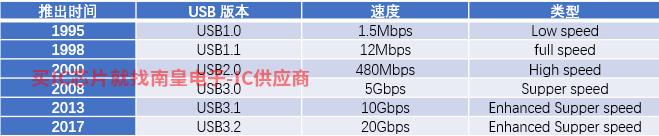

让我们来看看理论速度的比较，感受科技的震撼！

当然，现在USB-IF最新规范已公布，最新规范已公布USB3.0、 USB3.1 Gen1/2分别改成USB3.0 Gen 1、 USB3.2 Gen2,、USB3.2 Gen2x2，还有自己的官称:Super Speed USB、 Super Speed USB 10Gbps 、Super Speed USB 20Gbps。

看到这么多名字，大部分人应该都是这样一脸懵逼。连像水哥这样的男人都要停顿2秒，商家的技能点都被忽悠了~~~~

回到正题，水哥是做测试的，所以还是要和大家分享测试技巧。USB2.0采用半双工通信方式，只有一对差分线发送和接收数据传输；为了高速传输信号，USB3.0采用全双工通信，由两对组成Molex代理传输发送数据和接收数据的高速差分线。因此，规范不同，相应的测试方案也不同。

USB2.0 物理层一致性测试

USB2.最高比例为480Mbps，它是240频率的差分信号MHz，幅度0~400mV。因此，在测试过程中对示波器带宽提出了更高的要求G需要准备上述带宽清单：

● 1台2G一个带宽以上的示波器

● 1套1.8G带宽探头

● 1套官方夹具

● 1套USB2.0测试软件

视频讲解见视频1：USB2.0 Device物理层一致性测试，视频2：USB2.0 Host物理层一致性测试。

USB3.0 物理层一致性测试

USB3.最高比例为5Gbps,几乎是10倍于USB2.0， 所以它需要12个示波器带宽.5GH以上，另外USB3.0接口类型有Type A和Type C两种，测试时要注意。详细清单如下:

● 1台12.5GHz上述示波器

● 1套USB 3.0夹具（Type A， Type C）

● 3根SMA电缆

● 一个信号发生器

● 1套USB3.0 测试软件

视频讲解见视频3：3.0 Tx Device物理层一致性测试，视频4：3.0 Tx Host物理层一致性测试。

操作步骤：

1 连接被测件和示波器

2 在示波器上选择相应的测试软件，设置参数

3 点击测试，等待结果

一般来说，示波器内置的特殊测试软件非常智能，只要步骤基本上可以通过一次。关键是早期的准备工作，特别是硬件必须满足要求。今天的分享就在这里，别忘了收集拇指注意啊！
