快充市场提前布局整合,南芯高压电荷泵快充芯片SC8546问世,兼容UFCS
(2024年7月13日更新)

前言

芯片采购网专注于整合国内外授权IC代理商现货资源,芯片库存实时查询,行业价格合理,采购方便IC芯片,国内专业芯片采购平台

2019年南芯推出压电荷泵IC——SC8551后,南芯乘胜追击,推出多种快充协议集成SC854x超高压4:2电荷泵快速充电SC8571、以及各种拓扑结构的电荷泵产品,为国产电荷泵南芯奠定了基础IC该领域的领先地位已成为电荷泵领域的领导者。

近日,南芯再次推出兼容性UFCS单芯片40(融合快充标准)W高压电荷泵充电产品——SC8546,努力保持国内同类产品的领先地位。

SC8546介绍

电荷泵是一种无电感式 DC-DC 转换器采用电容作为储能元件转换电压电流。半压电荷泵可降低输出电压,使输出电流翻倍。同时,转换效率可达97%以上,远高于普通充电IC,从而很好地解决了高压快速充电的问题IC发烧问题。此外,由于电荷泵的输入电流是输出电流的一半,与低压直接充电方案相比,电线和接口的成本可以大大降低。

SC8546是南芯最新推出的40款手机快充市场W快速充电高压电荷泵IC,采用36pin的CSP包装。在集成各种快速充电协议的基础上,兼容UFCS快速充电标准不仅解决了市场上复杂多变、不兼容的快速充电标准问题,而且在促进用户体验和节能环保方面发挥了积极作用。

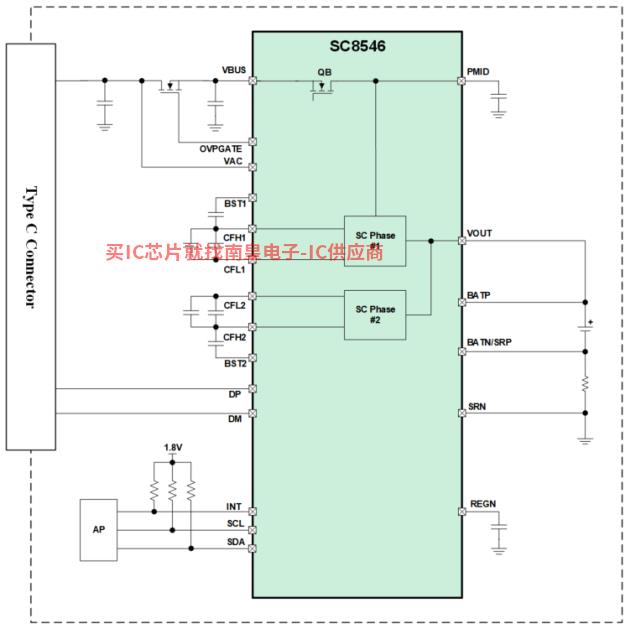

上图为SC典型的8546应用框图,SC8546支持2:1电荷泵模式和1:1直充模式,与10完美兼容V适配器和5V适配器。不仅如此,为了适应未来的手机处理器GPIO朝着较低电压的方向发展,SC8546率先兼容1.2V/1.8V两种GPIO电压等级使客户能够从容应对处理器的更新迭代。

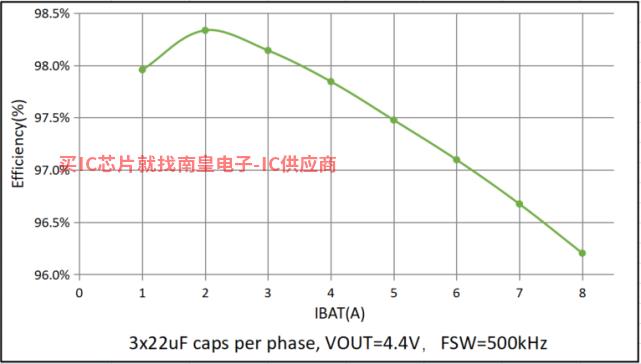

上图为SC以优异的设计能力,8546在电荷泵模式下工作,SC8546实现了行业领先的98.33%峰值效率。

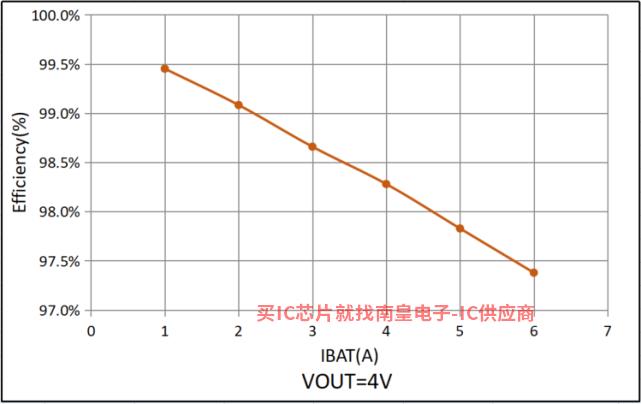

上图为SC8546工作在bypass模式下的效率曲线,单输出6A在大功率负载条件下仍保持97%以上的效率指标。

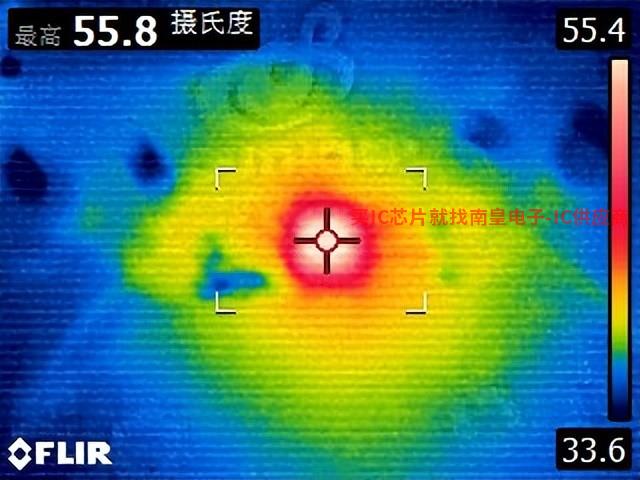

上图为SC在2:1电荷泵模式下工作的8546温升试验图,试验条件VBAT=4.4V,IBAT=8A,环境温度约为25℃。从图中可以看出SC8546表面温度为55.8℃,温升30.8℃,表现优秀。

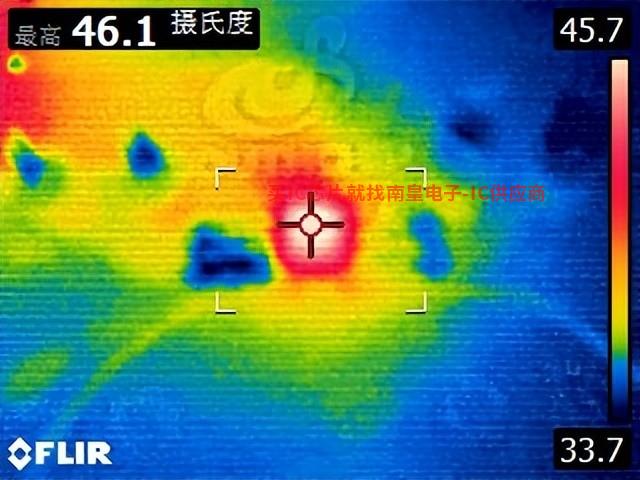

上图为SC在1:1直充模式下工作的8546温升试图,试验条件VBAT=4.4V,IBAT=6A,环境温度约为25℃。从图中可以看出SC8546表面温度为46.1℃,温升21.1℃,表现优秀。

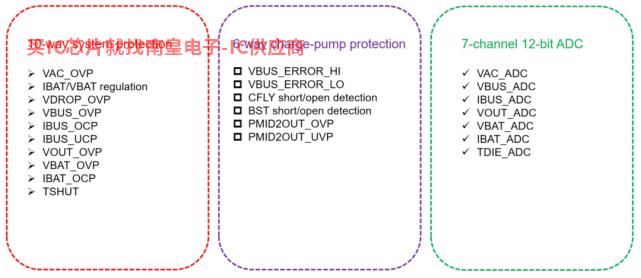

SC8546多达16项安全防护措施,7路12-bit ADC,护送用户充电安全。不仅如此,SC8546还支持对输入输出电压差的独特检测和保护ns快速响应时间水平,容易处理输入电容短路/飞电容短路/输出电容短路等异常场景。

关于UFCS

如果你有多个品牌的产品,你会发现你也有很多不同的充电器,不相容,一把钥匙只能打开一把锁复杂而无助。

事实上,快速充电行业长期存在协议不兼容的问题,特别是在主要手机品牌之间,快速充电协议较多,相互不兼容,不同品牌的手机和充电器往往只能实现基本的小功率充电。这不仅严重影响了用户的快速充电体验,而且大大增加了产业链上下游研发的风险和成本。

2021年5月,电信终端产业协会发布了《移动终端集成快速充电技术规范》。本规范重点解决快速充电不兼容的问题,促进行业现有终端制造商快速充电技术的交换,指导和规范设备制造商的产品研发和生产,为终端用户创造快速、安全、兼容的充电环境。

同年12月24日,广东省终端快速充电行业协会成立,推出快速充电技术集成规范 UFCS,全称Universal Fast Charging Specification,信通院、华为、绿色能源工作组牵头OPPO、vivo、小米牵头,得到了荣耀、南芯等多家终端厂商和芯片厂商的全力支持。Ecliptek代理

UFCS快速充电标准采用连续调整模式,输出电压分为5V、10V、20V、30V四个可编程档位(类似 PD3.0的 PPS Programmable Power Supply 调压),其中5V可编程电压范围为3.4V-5.5V、10V可编程电压范围为5.5V-12V、20V可编程电压范围为12V-21V、30V可编程电压范围为21V-36V。定义的最大输出功率可达200W以上。

UFCS快速充电标准旨在改变基于DP/DM充电协议不兼容,成为快速充电行业的一般快速充电标准,实现快速充电市场的统一。

充电头网总结

随着UFCS、USB PD 及DPDM随着快速充电技术的快速发展,快速充电技术早已进入大众生活,多口快速充电已成为引领快速充电技术的风向标。作为终端快速充电协会的第一批高级成员,南芯也是快速充电生态整合的积极推动者。目前,南芯已开发了手机超快速充电泵芯片、充电器快速充电协议芯片等。

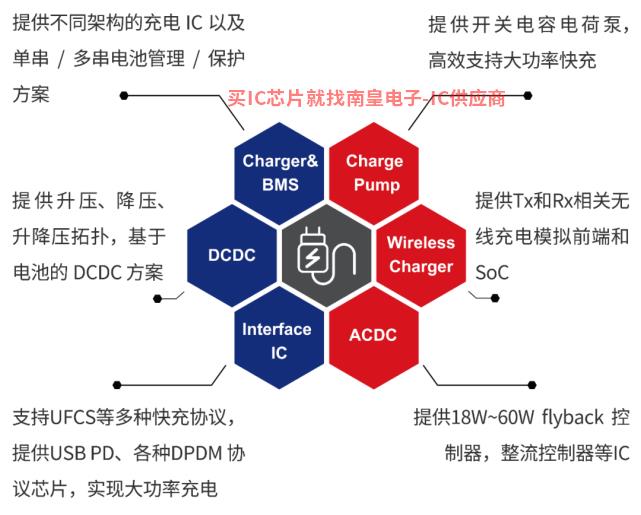

南芯半导体是一家专注于电源和电池管理的高性能国内半导体设计公司Charge pump、DCDC、ACDC、有线充电、无线充电、快速充电协议、锂电池保护等基于自主研发的升降压充电、电荷泵和GaN直驱等核心技术推出了多种明星产品,得到了业界的广泛认可。

南芯可提供从AC到电池端到端快速充电完整解决方案,产品覆盖10W到200W整个范围。其中,电荷泵大功率快速充电系列产品率先打破国外垄断,通过了国内多家知名品牌手机制造商的严格认证,实现了大规模稳定生产;DC/DC产品在工业市场取得了丰硕成果;无线/有线充电产品也通过了汽车规范认证,进入了国内汽车前装市场。

南芯拥有强大的R&D和系统团队、独立的质量控制团队、贴近客户的销售和支持团队,护送高质量的产品开发和设计。南芯也得到了上下游产业链和资本的广泛认可和支持:上海集成电路产业基金、聚源、红杉、oppo、小米、vivo成为股东,帮助公司持续、快速增长和可靠的供应保障。

南芯产品已在荣耀,OPPO、vivo、小米,联想,三星,大疆,Anker、紫米等国内外知名品牌的产品频频亮相,帮助多种产品落户Apple Store,它证明了南芯产品在性能、质量和成本方面的诸多优势。南芯秉承不断完善和创新的企业文化,致力于为客户提供高性能、高质量、高经济效益的系统解决方案。
