我们常说的通信是一种传输方式,如串口、RS-485、CAN等等是通信的方式之一。通信很容易受到干扰。一旦受到干扰,信号就会变得不稳定,交互数据就会因错误而变得毫无意义,甚至损坏通信设备,直接造成经济损失。那么如何解决这种干扰呢?一般来说,数字隔离模块或数字隔离芯片将安装在这条通信线路上,但由于通信速率的增加,该模块或芯片将增加成本,并将占用很大的比例PCB空间。有些人会考虑利用光耦的隔离特性来实现数字隔离效果,但当通信速度过高时,由于数据处理不及时,光耦可能会丢失数据。
芯片采购网专注于整合国内外授权IC代理商现货资源,芯片库存实时查询,行业价格合理,采购方便IC芯片,国内专业芯片采购平台。
东芝整合了上述两种方案的优点,完善了光耦的结构和性能,推出了高速超薄型TLP2367光耦的传输速率可达50Mbps,以满足用户对不同产品场景的需求。
一、电气特性分析
工作电压:TLP光电耦合器的工作电压为2367.7V-5V,如此广泛的工作电压主要得益于东芝原有的高输出效率红外线LED,还能有效降低功耗和系统成本。
工作温度:在保证元器件正常工作的同时,工作温度可达125℃,适用于大多数工作环境。
执行标准:支持UL1577和EN60747-5-5等国际安全标准,使用安全可靠,爬电距离和电气间隙5mm(最小值),3750Vrms隔离电压。

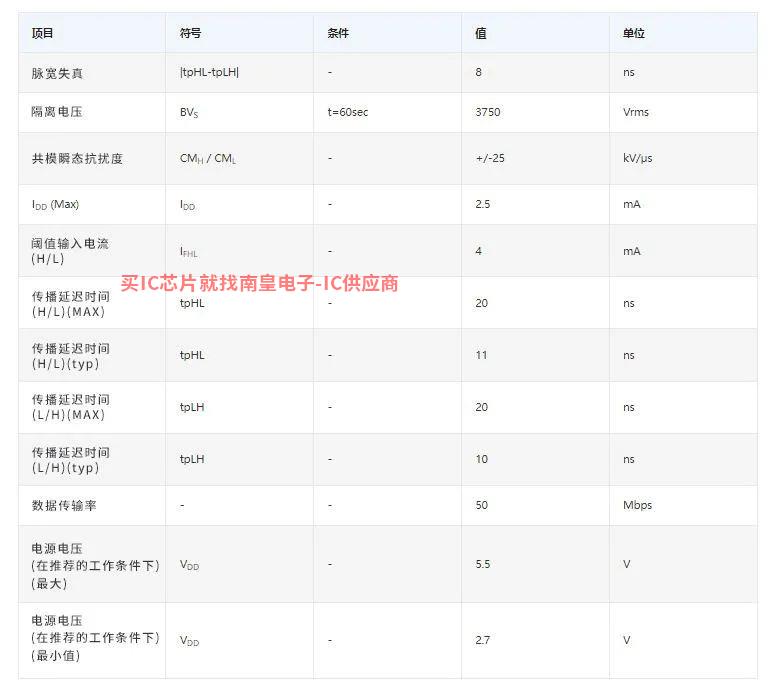

具体参数如下:
二、功能特征分析
超薄封装:TLP2367光耦采用SO6L封装,高度仅为2.3mm,与通常使用的数字信号隔离芯片相比,TLP2367非常适合小型化产品的应用;
高速通信:一般来说,485隔离芯片的通信速度一般为500Kbps左右,如果在一些超高速应用中,可能会显得无能为力。TLP2367不用担心通信速度。TLP2367支持最高50Mbps高速通信速度可保证20ns(最大值)传输延迟时间,8ns(最大值)脉宽失真和10ns(最大值)传输延迟偏差。将通信速度优化到极致,以应对不同的现场应用环境。
三、应用场景
TLP由于高速通信设备的电气隔离,2367超薄高速通信型光耦主要用于高速通信设备TLP2367小体积包装还可以降低产品体积和硬件成本。TLP2367的主Mini-Circuits代理应用场景包括工业高速通信设备或高速通信接口、工厂自动化、测量仪器和工业PLC数字I/O隔离等。
