磁共振成像是利用磁场和射频脉冲进行的对人体无害的特殊检查，广泛应用于医疗行业。

需要一个非常复杂的磁共振成像系统来完成磁共振扫描并获得图像，该系统主要由Spansion代理由磁体系统、射频系统、梯度系统、接收线圈等计算机辅助系统组成。射频系统主要由射频线圈、射频发生器和射频放大器组成，其主要功能是发射能够刺激成像区域的射频脉冲。梯度切换率Slew Rate它是描述梯度场变化速度的指标，表示梯度场在单位时间内的强变化。它的单位是mT/m/s，它还反映了梯度场从0到最大值的爬升速度。梯度切换率越高，达到最大梯度场强所需的爬升时间越短，梯度占用的时间窗越小。此外，梯度线性度也很重要，它代表了梯度的线性情况。梯度线性部分越大，成像最大FOV越大；超过梯度线性部分，梯度变得不均匀，图像可能变形或扭曲。

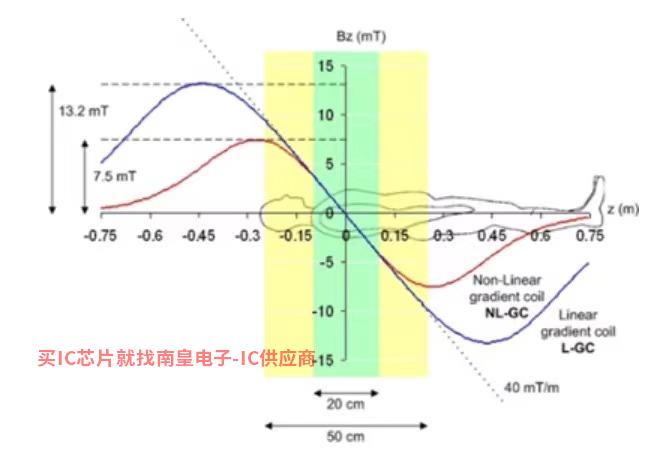

梯度线性度越好，成像扫描就越好FOV越大

通过与客户的技术沟通，我们了解到客户非常关注任何函数的上升时间和采样率。上升时间越快，发射器的视频脉冲控制越准确，采样率越高，梯度系统的梯度场越均匀，最终图像效果越好，AFG31000系列特色手绘编辑功能还可以快速编辑问题信号对磁体系统的抗干扰和抗噪声能力。

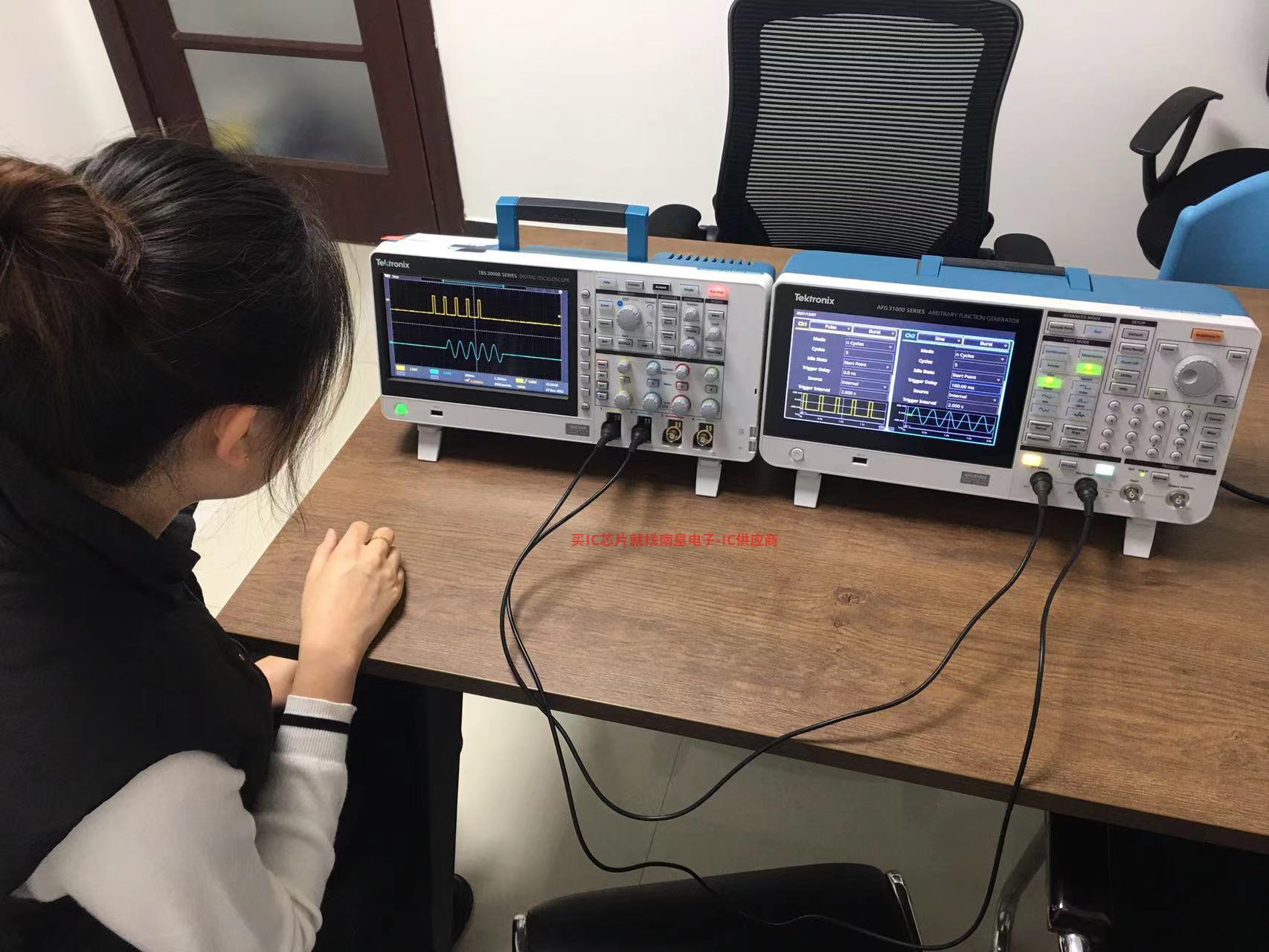

针对上述测试问题，我们为客户提供了TBS2204B示波器 AFG31052函数发生器，并为他们提供现场演示。

发射器线圈的控制需要函数发生器输出两个脉冲信号，第一个连续模式是BURST模式，输出单个脉冲信号，第二路输出也改为BURST该模式并输出N个周期数可调的正弦信号。正弦信号延迟脉冲信号一定时间，使用AFG31000双通道同步操作按钮，可先准确同步，再准确设置延迟参数，成功输出客户想要的两个控制信号，时间精度很高，客户很满意。

扩展应用：AFG31000函数发生器 还可用于电源功率测试、嵌入式系统测试、换能器应用、电路研发和维护测试等。

结论：磁共振成像试验要求

1.双通道函数发生器可准确同步或实验操作；

2.信号可以很容易地实现BURST周期数、延迟和触发间隔设置在模式下；

3.控制信号、毛刺或噪声的抗扰和抗噪声试验具有手绘功能；

函数发生器具有极短的上升时间、高采样率和高记录长度。

5.具有两个通道的自动叠加输出功能

输入输出阻抗匹配可调，与用户信号源和负载(阻性、容性、感性负载)完美匹配，

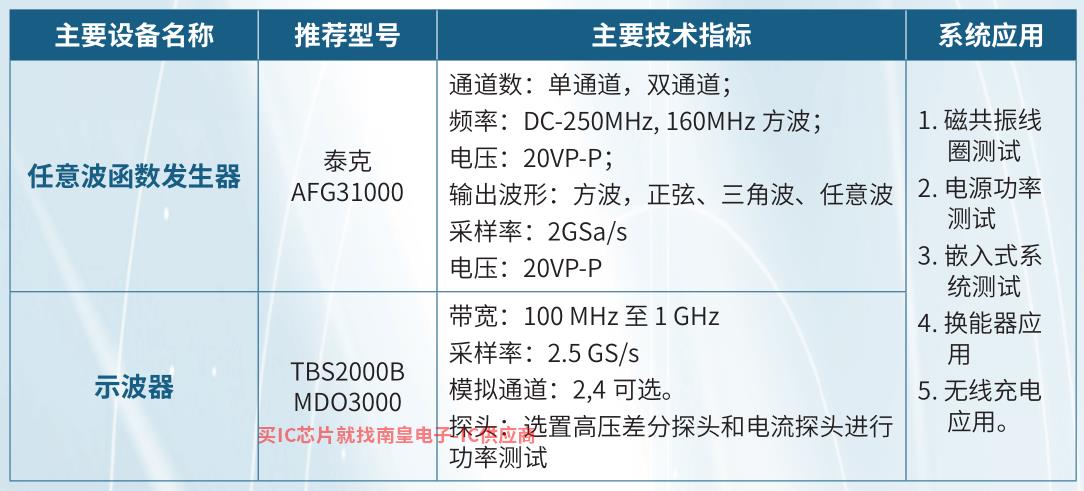

参考系统配置：
