开源软件和硬件最大的区别之一是在生产阶段，开源软件的社区大多被使用GitHub、GitLab当平台管理程序代码时，成员只需下载程序代码并编译程序即可开始运行。

然而，开源硬件的生产并不像软件那么简单，所以大多数项目专注于3D如果打印机想生产开源产品IC或者芯片，难度可能会让很多开发者退缩。

Google Hardware Toolchains团队推出的Silicon该计划有望改善这一困境，Google自2020年11月起与Skywater Technologies合作，将SKY130制程的PDK（Process Design Kit，开源，工程设计套，通过开源和投入生产，致力于为所有开发者开源芯片的生产方案PDK改变定制芯片产业和学术界的生态，让开发者自由设计芯片，避免NDA（Non-Disclosure Agreement，研发人员可以轻松分享保密协议)和使用限制的研究成果，并通过EDA（Electronic Design Automation，工具保持芯片设计与芯片厂的工艺高度集成。

该计划使用SKY130制程，属于130nm成熟的工艺节点在性能、功耗和制造成本之间取得了良好的平衡，并可与模拟模块混合（Analog Block）与数字逻辑（Digital Logic）除了低价优势外，还可以提供比先进工艺更灵活、更快的生产速度，它还可以节省纠正错误和设计优化造成的时间和财务成本。

Google Silicon该计划为开发者提供了一个设计和制造定制芯片的平台。

毕竟，芯片开发并不像软件开发那么容易，通过平台可以大大降低开发难度。

Google还表示，免费、开源、社区合作等方式改变了软件开发的过程，并相信这一趋势也会发生在定制加速计算单元中，因此硬件开发者应该互相帮助，站在彼此的成就上，而不是重新发明轮子之间的竞争，浪费时间。

在Build Custom Silicon with Google在网站上，开发者获取各种不同的工具，并根据自己的程度参考各种教学文件。

该网站提供的工具包括。

Skywater PDK：对应SkyWater Technology Foundry 130nm开源工艺设计组件。

OpenLane：可以将RTL（Register-Transfer Level，托管传输级模型自动转换为GDSII完成文件格式的工具ASIC（Application Specific Integrated Circuit，积体电特殊应用实例。

XLS：HLS（High-level Synthesis，高端综合)工具链。

Bazel Rules HDL：支持Yosys、Verilator、OpenROAD等待开源工具，和Verilog、VHDL、Chisel、nMigen硬件描述语言（Hardware Description Language，HDL）的Bazel自动化工具规则。

Verible：综合语法分析（Parser）、Style-Linter、Formatter等功能的SystemVerilog语言开发工具。

CFU Playground：为单片机设计，支持操作程序代码（Opcode）的TensorFlow Lite加速操作框架

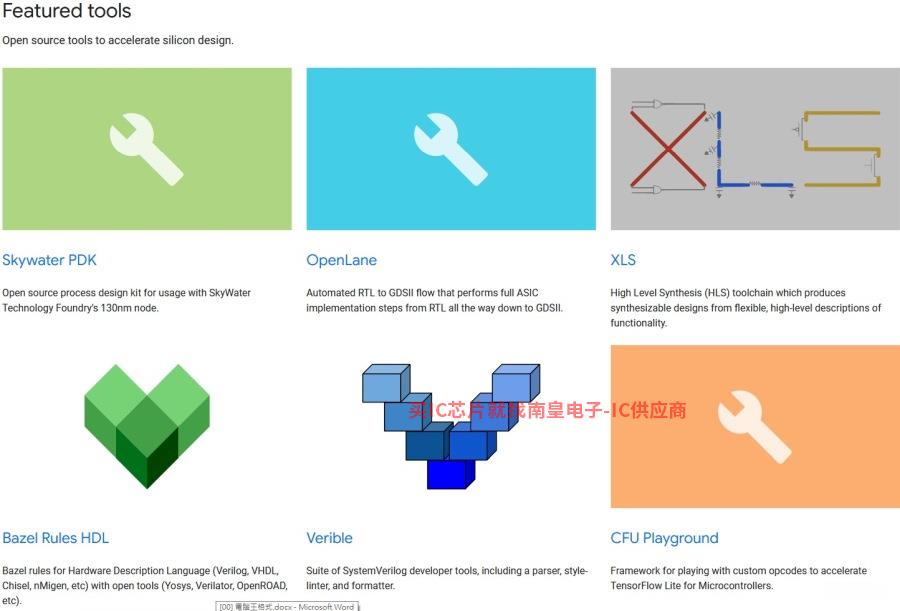

Build Custom Silicon with Google网站提供多种开发工具。

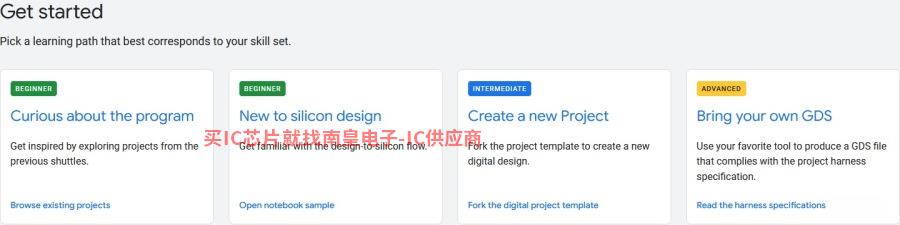

开发者也可以根据自己的程度参考各种教学文件。

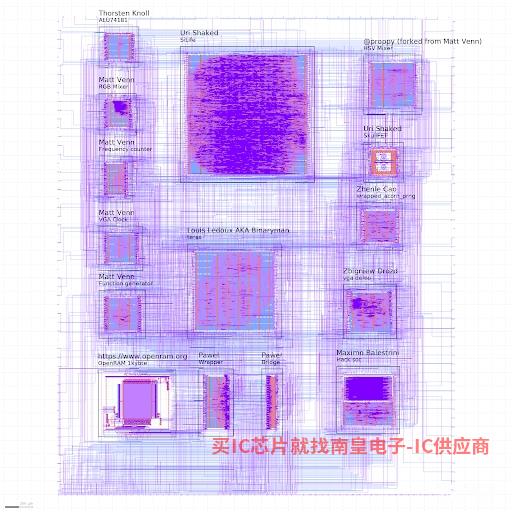

Google的合作伙伴Efabless2022年6月8日宣布接受MPW-6 shuttle开源项目，Google它还表达了对社区创建的各种项目的高度期待。
