泰克提供TekScope PC计算机客户端获取和分析示波器的波形,并经常解码和分析示波器端的波形 数据复制和处理需要来回分析,并占用示波器资源。利用TekScope PC客户端可以远程使用多个客户端 示波器获得波形,可以在自己的电脑上进行MIPI的D-PHY/C-PHY 解码、搜索和分析。本文主要介绍了采用TekScope PC进行MIPI D-PHY/ C-PHY解码的使用方法和步骤。
芯片采购网专注于整合国内外授权IC代理商现货资源,芯片库存实时查询,行业价格合理,采购方便IC芯片,国内专业芯片采购平台。
1. 波形的采集
打开TekScope软件完成后,点击示波器下方 “Add New Scope添加需要收集波形的示波器。在弹出对话框中可以看到示波器可以通过网络或USB连接,只需输入相应的示波器等IP点击地址Connect当有多个示波器时,也可以通过Label给示波器命名。
图1. 波形采集选用示波器 图2. 选择界面连接示波器
2. MIPI C-PHY 解码设置

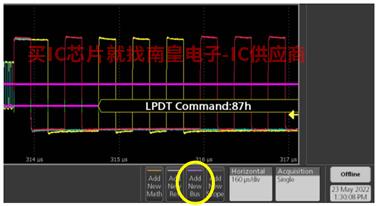

点击软件界面下方的Add New Bus添加新的解码总线。
图3a. 添加需要解码的总线标准
图3b. 添加总线解码界面

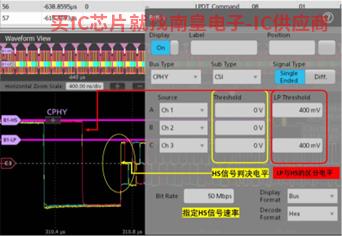

在弹出总线中选择界面,Bus Type在下拉列表中选择CPHY,在“Sub Type可以选择CSI 还是DSI解码。 ,对原始C-PHY单端信号VA、VB及VC此时需要解码Signal Type“中选择”Single Ended“。 此时在界面上Ramtron代理可以看到信号源Source“体现为A、B、C 三个信号,然后判断要解码的信号的判断电平。
CPHY解码中门限电平分为两种,Threshold高速是中等规定的HS中间判断电平通常为零, 也可以根据信号的具体情况进行更详细的修改,但必须是中间电平。在”LP Threshold中输入是 LP 信号与 HS 不允许设置信号区分电平。HS实际信号超过,但不超过 LP 信号指 定的最高1.2V电平即可。
在相同的界面下,Bit Rate高速输入框还需要给出HS信号的速率,然后Display中选择”On“, TekScope可以正确解码。另外,在Display Format“及”Decode Format你也可以根据自己的要求 喜欢个性化设置总线和解码的显示。
图4
3.打开波形解码表并定位波形解码表
为更方便地浏览解码信号,TekScope PC列表的显示和定位可以通过解码结果表进行。使用方法分为三个步骤:

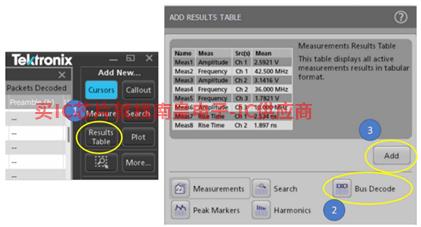

1) 在软件界面右上角的一级菜单中选择Results Table”;
2) 在Results Table选择类型Bus Decode”;
3) 点击“Add添加解码结果表
图 5. 三步添加解码表

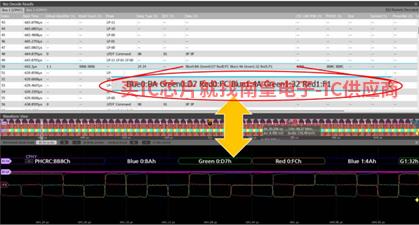

解码表列出了所有的解码字段和结果,并单击任何 在解码结果中,软件会自动跳转到相应的波形 解码波形的定位和调试很方便,对像素也很方便RGB类的元素会用同样的颜色标注。解码表支持csv输出格式,右键单击解码表选择Save Table“即可。
图6.解码表自动定位和像素颜色标志
4.TekScope PC使用解码搜索功能
TekScope PC搜索标记也可以基于总线的解码, 针对CPHY总线解码可以搜索各种数据类型和详细数据,如下图所示SOT、EOT、Data、Packets各种数据都可以具体进行 的搜索。点击软件右上角的一级菜单Search按钮,然后Source选择前面定义好的选择CPHY总线,最后Mark On在下拉列表中选择相应的搜索条件进行定义。
以下示例为搜索Long Packet 使用类型RGB444编码中对Red数据为“0x像素搜索06的条件:

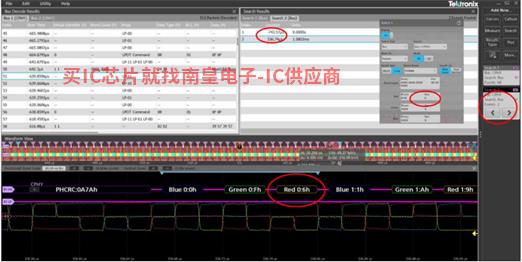

图 7. CPHY 解码搜索设置 图 8. 搜索特定像素的示例
图 9. CPHY 像素级搜索定位功能示例
通过之前的第三点Results Table添加类似操作Search在列表中显示上述定义的搜索结果, 同样,结果列表中也有相应的时间戳,可以点击自动跳转,非常方便。
5. MIPI D-PHY 总线解码设置
对于MIPI D-PHY设置和搜索总线解码和搜索MIPI C-PHY使用方法基本相似,唯一的区别是添加 总线“Add New Bus通过以下步骤实现界面下:
1) 在“Bus Type”下选择 DPHY;
2) “Protocols”中指定是CSI还是DSI标准;
3) 指定Clock的Threshold以及Data的Data Threshold,注意此处为HS判断信号的门限电平;
4) 指定“LP Threshold区分电平LP信号以及HS这里的电平应该高于信号HS信号的最高电平不超过LP信号的1.2V标准电平;
5) 选择自定义的解码格式
图 10. MIPI D-PHY信号解码设置界面
同样,上述解码和搜索表也可以用于波形 解码搜索及定位分析。
综上所述,TekScope PC在个人电脑上支持示波器MIPI远程采集、总线解码、搜索和定位波形,方便工程师远程采集示波器MIPI解码分析,节约示波器资源,方便数据整理和远程合作,速度快,功能全面,支持泰克DPO70k及MSO6B不同的示波器平台,对有MIPI总线需要解码分析的工程师有很大的帮助。
